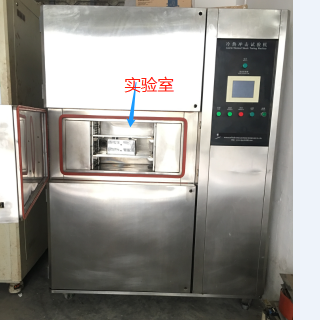

產品名稱

冷熱沖擊試驗箱

試試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗或儲存腐蝕性

物質試樣的試驗或儲存生物試樣的試驗或儲存強電磁發謝源試樣的試驗

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗或儲存腐蝕性

物質試樣的試驗或儲存生物試樣的試驗或儲存強電磁發謝源試樣的試驗

產產品特點

1、冷媒伺服閥流量演算控制，省電40%，有駐留時間休眠功能，節能50%以上

2、控制器防電磁干擾獲SGS認證，具32位數以上軟件匹配，具有多次開發和軟件升級功能

3、除霜周期（10個循環除霜一次，每次除霜保證在2小時以內，整合試驗達到25%的節能省電）

4、 符合GB2423，IEC68-2-14，JISC 0025，MIL-STD-883E，I PC2.6.7，BELLCORE滿足GB2423，JISC0025，MIL-STD-883E，IPC2.6.7，BELLCOR，國標GJB150.3-86，國標GJB150.5-86

5、具有兩箱、三箱測試功能、高溫儲存、低溫儲存等功能

產產品名稱

冷熱沖擊試驗箱

試試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗或儲存腐蝕性

物質試樣的試驗或儲存生物試樣的試驗或儲存強電磁發謝源試樣的試驗

內容積

35L

內箱尺寸

300*320*400（寬*深*高）（ mm）

試驗環境條件

環境溫度10℃---+30℃，相對濕度≤85%

高溫室

預預熱溫度范圍

60℃~＋160℃

升高溫時間

60℃~＋160℃≤60min注：升溫時間為高溫室單獨運轉時的性能

低溫室

預冷溫度范圍

（-50℃~0℃）

降低溫時間

（+20℃→-50℃）≤80min注：降溫時間為低溫室單獨運轉時的性能

試驗室（試樣區）

試試驗方式

吊籃式測試

溫度沖擊范圍

（+60~+120）℃/（-40~-10）℃

溫度波動度

±0.5℃

溫度偏差

±2.0℃（傳感器存放于風道出口處）

溫度恢復時間

≤10min

恢恢復條件

傳感器位置：試樣的上風側

高溫曝露：+100℃：30分鐘

低溫曝露：-40℃：30分鐘

試樣重量：30.0Kg（發熱量不超過10W）

保溫圍護結構

1、外壁材料:鋼板噴粉；

2、內壁材料：不銹鋼板；

3、箱體保溫材料：硬質聚氨脂泡沫+玻璃纖維；

4、門保溫材料：玻璃纖維；

空氣調節通道

風機、加熱器、蒸發器、風門、溫度傳感器

試驗箱體標準配置

試驗擱架：1個；

調整腳與調整輪

調整腳：4個，支撐試驗箱用；

調整輪：4個，移動試驗箱用；

試驗箱門

單開，左鉸鏈，右把手

控制臺

控制器顯示屏、故障指示；

機械室

制冷機組、接排水裝置、排風機；

配電控制柜

總電源漏電斷電路器、控制器、配電板、散熱風機、高低溫循環風機電機；

加熱器

鎳鉻合金電熱絲式加熱器；

加熱器控制方式：無觸點等周期脈沖調寬；

平衡式高溫PID+PWM+SSR（固態繼電器）；

電源線及排水孔

位于箱體背面（包括斷電保護器）；

工作方式

機械壓縮二元式、復疊制冷方式；

制冷壓縮機

法國品牌 使用密閉式壓縮機；

蒸發器

翅片管式換熱器；

冷凝器

殼管式換熱器（風冷式）；

節流裝置

熱力膨脹閥、手動膨脹閥（采用計算機自動調整冷媒流量，有效帶走待測品發熱負熱能）；

蒸發冷凝器

有銹鋼釬焊板式換熱器 ；

制冷機控制方式

控制系統的PLC（可程序設計邏輯控制器）根據試驗條件自動調節制冷機的運行工況

壓縮機回氣冷卻回路；

能量調節回路（有高效能省40%以上）；

冷凝壓力調節閥；

制冷劑

R404A/R23(臭氧耗損指數均為零)；

其它

壓縮機冷卻風扇；

控制器型號

彩色觸摸屏控制器

運行方式

程序方式

設定方式

中文菜單，觸摸屏方式輸入

程序容量

90個程序最大99步，每個程序可設9999次循環

設定范圍

高溫室預熱溫度上限：+150℃

低溫室預冷溫度下限：-50℃

試驗室（試樣區）：溫度沖擊上限+120℃；溫度沖擊下限-40℃

顯示分辨率

溫度：0.1℃

時間：0.1min

輸入

PT100Ω *3(白金傳感器)

控制方式

抗積分飽和PID，模糊算法

平衡式調溫P.I.D+P.W.M+S.S.R

曲線記錄功能

具有帶電池保護的RAM，可保存設備的設定值，采樣用采樣時刻的時間；最大存儲時間為60天（當采樣周期為1.5min時）

附屬功能

故障報警及原因；

高低溫試驗曲線顯示功能；

程序之制作采用對談式、有刪除、清除、插入等功能；

SEGMENTS時間設定0—99HOUR59MIN；

具有斷電程序記憶，復電后自動啟動并接續執行程序功能；

具有預約啟動及關機 功能；

制冷系統

壓縮機超壓；

壓縮機過熱；

壓縮機過流；

試驗室

試驗室溫度過高、過低保護（控制器內置）；

試驗室溫度過高、過低保護 ；

其他

總電源相序和缺相保護繼電器；

漏電斷路器、試樣電源控制端子、外部報警輸出 ；

高/低溫室超溫保護開關、高/低溫室超溫保護（控制器內置）；

循環風機熱繼電器、電機溫度開關；

壓縮空氣壓力開關、排氣閥；

電源線纜

四線（四芯電纜）電纜1條（2 米長）

總電源漏電斷路器

AC380V、50HZ、三相四線

運輸：

試驗箱為整體式，整體運輸

環境條件

溫度：5℃~30℃

相對濕度：≤85%

氣壓：86KPa~106KPa

流量

15t/h

氣源（壓縮空氣）

壓力：（5~7）Kg/cm2(空氣須干燥過濾)

連接管口徑：Φ8mm

流量：0.1m3/min
